A kapalbakkaer burðarvirki sem er mikið notað í rafmagnsverkfræði, iðnaðarbyggingum, atvinnuhúsnæði og innviðaverkefnum. Það þjónar sem burðarefni til að leggja, styðja og stjórna rafstrengjum, stýrisnúrum, samskiptavírum og ljósleiðrum. Í samanburði við hefðbundnar kapalrásir og niðurgrafnar-leiðslalausnir, eru kapalbakkar með þægilegri uppsetningu, sveigjanlegu skipulagi, auðvelt viðhaldi og mikilli-burðargetu.
1. Grunnskilgreining á kapalbakka
Kapalbakki vísar til samfelldrar stoðramma sem framleidd er með kaldrúllumyndun, stimplun, suðu eða beygju málmplötur. Kjarnahlutverk þess er að halda miklu magni af snúrum, vernda snúrur fyrir utanaðkomandi vélrænni skemmdum, efnatæringu og hitauppstreymi, á meðan að átta sig á skipuðu kapalfyrirkomulagi. Í öllu rafkerfinu taka kaplar að sér verkefnið aflflutningi og merkjaflutningi. Án staðlaðrar stuðningsaðstöðu munu óreglulega staflaðar snúrur hafa í för með sér miklar faldar hættur eins og skammhlaupseld, öldrunarhröðun og erfiða endurskoðun á síðar-stigi.
Ólíkt stífum málmrásum sem umlykja snúrur að fullu, tilheyra kapalbakkar opnu eða hálf-opnu raflagnakerfi. Flestar burðargerðir afhjúpa kapalhluta í lofti. Slík byggingareiginleiki færir framúrskarandi hitaleiðni. Þegar snúrur vinna í langan tíma getur hiti sem myndast af straumi dreifst vel út í umhverfið, sem dregur í raun úr hitastigi snúrunnar og lengt endingartíma snúrunnar.
Kapalbakkasamsetning er samsett úr mörgum stöðluðum íhlutum. Helstu hlutar eru beinir bakkahlutar, láréttir olnbogar, lóðréttar beygjur, teigar, krosstengi, afoxunarhlutir, burðarsnagar, tengiboltar, hlífðarplötur og fylgihlutir fyrir jarðtengingu. Allir fylgihlutir passa í samræmi við sameinaða iðnaðarstaðla. Verkfræðingar geta splæst og sameinað þessa íhluti frjálslega í samræmi við-byggingaraðstæður á staðnum til að laga sig að flóknum leiðum eins og láréttri lagningu, lóðréttu klifri, beygjum og greinarsendingum.
Í verklegri verkfræði eru kapalbakkar að mestu settir upp fyrir ofan búnað, meðfram veggflötum, undir lofti byggingar eða inni í kapalskurðum. Þær geta borið rafmagnssnúrur með stórum-þversniði, fjöl-stýringarsnúrum, netsamskiptasnúrum og ljósleiðara. Það á við um miðlæga raflögn með miklum fjölda snúra. Fyrir dreifðar eins-vírasviðsmyndir eru leiðslulögn enn hagkvæmari vallausn.
2. Helstu gerðir kapalbakka
Samkvæmt burðarformum er hægt að skipta kapalbökkum í götuð bakkagerð, stigagerð, solid troggerð (kapalrás), gerð vírnets og gerð rásar. Hver tegund hefur sín eigin viðeigandi vinnuskilyrði, kosti og takmarkanir, sem eru grunnurinn að vöruvali.
2.1 Götótt kapalbakki
Gataður kapalbakki er einnig þekktur sem loftræstur kapalbakki. Reglulega eru hringlaga holur eða langar-röndargöt dreift á botnplötu þess. Opin göt bæta mjög skilvirkni loftrásarinnar. Hiti sem safnast fyrir neðst í snúrum getur losnað hratt. Hliðarteinarnir samþykkja kalda-beygjustyrkta uppbyggingu til að tryggja vélrænan styrk. Hægt er að útbúa hlífðarplötur valfrjálst. Ef notendur setja ekki hlífðarplötur er hægt að setja kapla og taka þær úr efstu átt á þægilegan hátt.
Þessi tegund er mikið notuð í iðnaðarverkstæðum, orkuverum og jarðolíuverkstæðum þar sem þörf er á hitaleiðni. Hann er hentugur til að leggja meðal-raflsnúrur og fjöl-stýrikapla. Galli þess er að götótti botninn getur ekki lokað fyrir ryk, vatnsgufu og fínt rusl. Það er ekki hentugur fyrir tilefni með alvarlega ryksöfnun eða ætandi vökva sem skvettist án hlífðarhlífar.
2.2 Stiga-kapalbakki
Stiga-kapalbakki er gerður úr tveimur langsum hliðarteinum tengdum með mörgum þverþrepum. Heildarbyggingin er svipuð og stiga. Það er engin lokuð botnplata. Kaplar eru settir á þverþrep. Það býr yfir bestu-hitaleiðni meðal allra flokka. Sjálf-þyngd þess er tiltölulega létt á meðan hleðslugetan er mikil. Stórir-þungir{10}}straumsnúrur henta mjög vel fyrir stigabakka.-
Stiga-kapalbakkar eru mikið notaðir í rafstöðvum, málmvinnslustöðvum, stórum-efnaverksmiðjum og pípugalleríverkefnum utandyra. Augljósi ókosturinn er léleg ryk-held og slettu-afköst. Litlar-þunnir snúrur geta fallið niður í gegnum bil á milli þrepa. Þess vegna er ekki mælt með því að nota mikið af þunnum samskiptasnúrum án aukavíraneta.
2.3 Gegnheil snúrubakki-
Traust snúrubakki af gerðinni- er að fullu lokaður kapalstuðningur. Bæði botn- og hliðarborð eru lokaðar málmplötur. Það er hægt að passa saman við málmhlífarplötur til að mynda algerlega lokaða skel. Það getur í raun einangrað ryk, raka, ætandi gas, vélræn áhrif og ytri rafsegultruflanir.
Solid trog gerð er ákjósanlegur kostur fyrir samskiptakapla, ljósleiðara, merkjastýringarkapla í umhverfi með miklu ryki, efnatæringu eða mikilli rafsegultruflun. Til dæmis velja skólphreinsistöðvar, efnaverkstæði og neðanjarðar rörganga oft þessa vöru. Ókosturinn er léleg hitaleiðni. Þegar hástraumssnúrur eru lagðar í miklu magni þarf að hafa strangt eftirlit með kapalmagni til að forðast of-hitahættu.

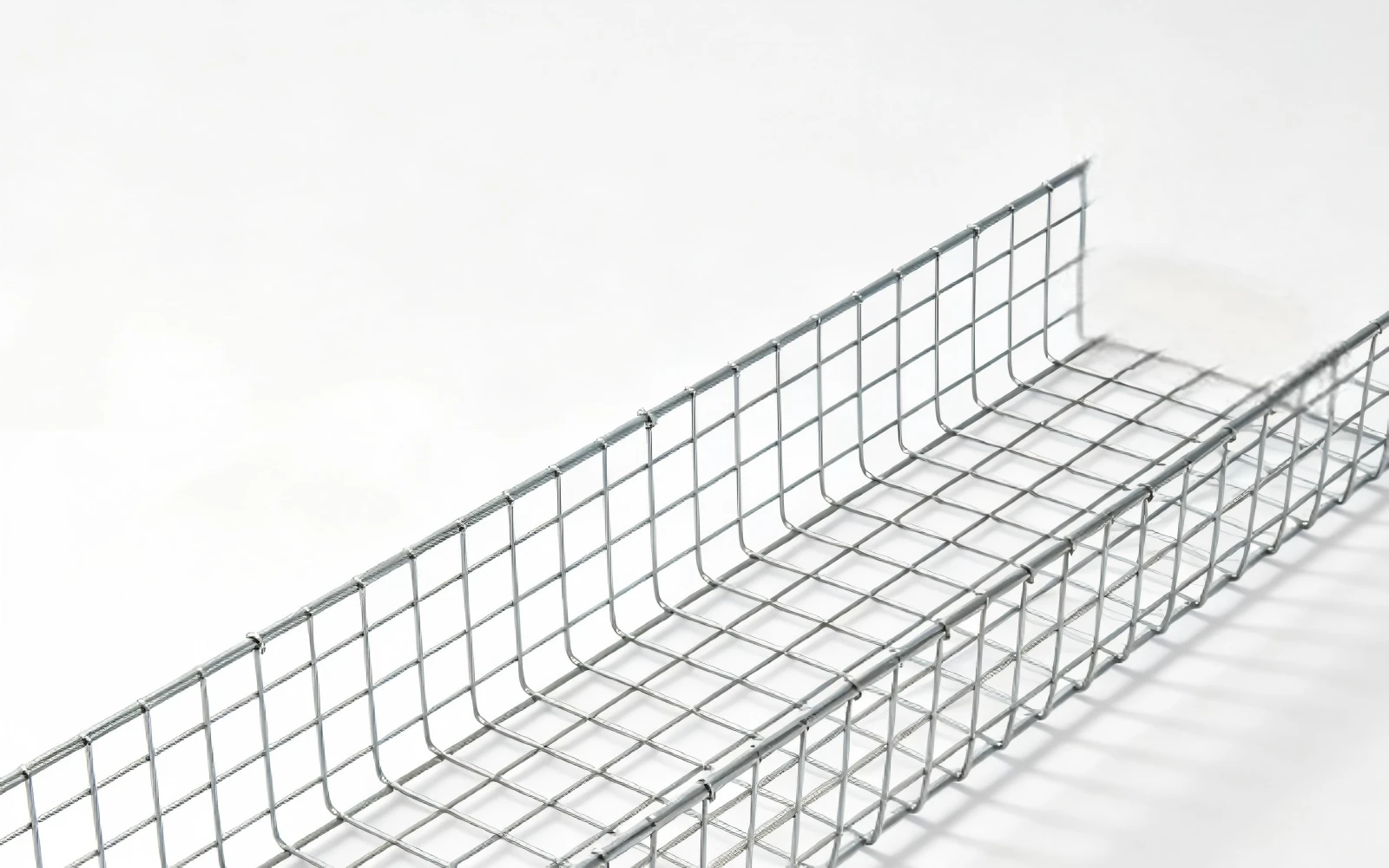

2.4 Vír-mesh kapalbakki
Vír-mesh kapalbakki er soðinn með stálvírum úr málmi. Hann er með léttan þyngd, þægilegan skurð og sveigjanlegan-breytinga á vefsvæðinu. Uppsetningarhraði er mikill. Það er aðallega notað í gagnaverum, tölvuherbergjum, skrifstofubyggingum sem eru veikar-straumar. Það er gott til að leggja netkapla og ljósleiðara. Burðargeta-þess er lágt, þannig að það þolir ekki þunga-þunga háspennu-kapla.

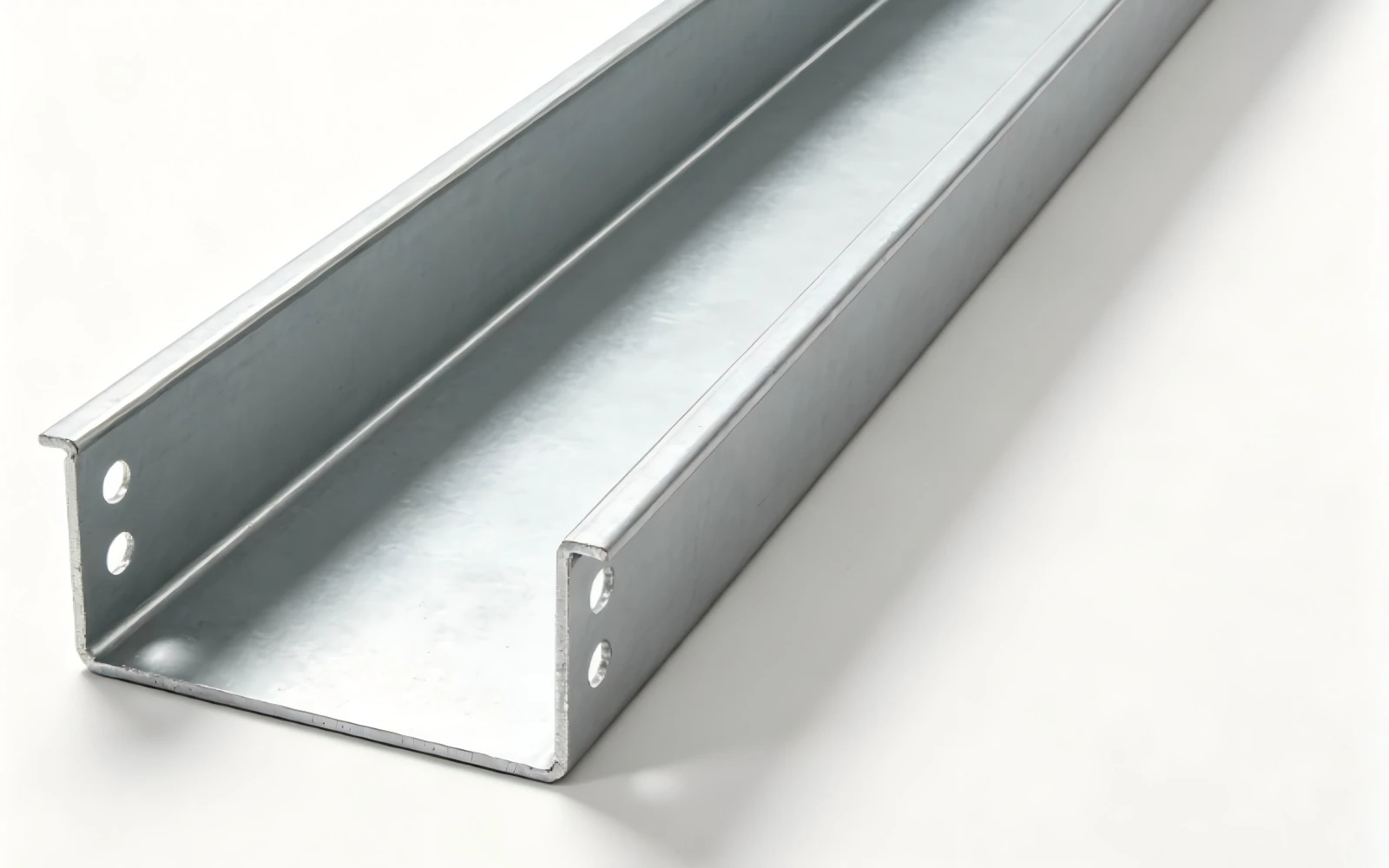

2,5 rásar-kapalbakki
Rásar-kapalbakki er fyrirferðarlítill lítill-stærðarsnið, almennt þekktur sem DIN-festingartein. Það tilheyrir litlu kapalbakka röð. Það er aðallega notað inni í rafmagnsskápum til að setja upp aflrofa og raða litlum-vírlagnir inn í skápa. Það passar víða við dreifingarkassa og stjórnskápa.
3. Algeng efni og yfirborðsmeðferðir á kapalbakka
Efnisval ákvarðar beinlínis endingartíma og umhverfisaðlögunarhæfni kapalbakka. Kolefnisstál, ryðfrítt stál og ál eru þrjú almenn grunnefni. Mismunandi yfirborðsvörn-tæringarmeðhöndlun er stillt á mismunandi grunnefni.
3.1 Kolefnis-stálkapalbakki
Kolefnisstál er -hagkvæmasta grunnefnið. Vélrænni styrkur þess er frábær og hráefniskostnaður- er tiltölulega lágur. Hins vegar er auðvelt að ryðga venjulegt kolefnisstál þegar það verður fyrir röku lofti. Þess vegna er yfirborðsvörn gegn-tæringu nauðsynleg.
Heit-galvanisering er ein af almennu vinnslutækninni. Eftir súrsun er stálvinnustykkið sökkt í háan-bráðinn sinkvökva. Hlífðarlag úr sink-járnblendi myndast bæði á innra og ytra yfirborði. Heit-galvanhúðuð kapalbakkar geta lagað sig að úti-lofti og almennu ætandi andrúmslofti í iðnaði. Ryðvarnarlíftími þess getur náð meira en 15 árum í venjulegu umhverfi.
Raf-galvanisering (sinkhúðun) er annað ferli. Sinklag er þunnt. Það er hentugur fyrir innandyra þurrt umhverfi. Ekki er mælt með því fyrir úti- og rakaverkstæði. Dufthúðun er að úða epoxýpólýesterdufti á stályfirborð. Húðunarlagið er einsleitt með ríkum litum. Það hefur góða-tæringarvörn fyrir efnafræðilegt-gasumhverfi innandyra.
3.2 Ryðfrítt-stálkapalbakki
Efni úr ryðfríu-stáli eru aðallega 304 og 316L. Það þarf ekki yfirborðsgalvaniserunarmeðferð. Það á náttúrulega and-ryð og and-efnafræðilega-tæringargetu. 304 ryðfríu stáli sem hentar í rakt umhverfi eins og matvælaverkstæði. 316L ryðfrítt stál þolir klóríð-jónatæringu og er notað í strandsalt-úðaumhverfi og sjávarverkfræði. Augljósi gallinn er hár efniskostnaður, svo hann er notaður fyrir miklar-þörf verkefni frekar en venjulegar borgaralegar byggingar.
3.3 Kapalbakki úr áli-
Ál hefur lágan þéttleika og létta sjálf-þyngd. Það samþykkir anodizing yfirborðsmeðferð. Það hefur góða oxunarþol. Það er þægilegt fyrir flutning og uppsetningu. Það er mikið notað í háhýsum-og hafpöllum. Harka þess er lægri en kolefnis-stálvörur, þannig að styrkingarbygging er nauðsynleg fyrir mikið-álag.
4. Kjarnaárangursvísar fyrir kapalbakka
Þegar þeir kaupa og hanna kapalbakka þurfa kaupendur að meta marga tæknilega lykilvísa til að forðast gæðaáhættu.
Fyrst er-burðarþol. Það felur í sér samræmda burðargetu. Undir tilteknu bili á milli snaga skal bakki ekki valda of mikilli aflögun. Ef sveigjan fer yfir leyfilegt gildi mun bakkan aflagast og jafnvel falla saman undir þyngd kapalsins. Mismunandi þykkt stálplötu ákvarðar burðarstig-. Þunga-bakkar taka upp þykkari stálplötur og styrktar hliðargrind fyrir stóra-þunga kapla.
Í öðru lagi er-tæringarvörn. Prófunarstaðlar innihalda salt-úðapróf, rakastig-hitapróf. Heit-galvaniseruðu vörur þurfa að tryggja þykkt sinklags-. Of þunnt sinklag mun leiða til snemma ryðs.
Í þriðja lagi er jarðtengingarleiðni. Sem málmstuðningsbúnaður fyrir rafkerfi þurfa kapalbakkar áreiðanlega rafsamfellu. Allir tengiliðir skulu búnir jarðstökkum. Allt bakkakerfið myndar samfellda jarðtengingu til að koma í veg fyrir raflost-hættu af völdum leka í snúru-kjarna.
Í fjórða lagi er-eldviðnám. Eld-heldir kapalbakkar samþykkja eld-tefjandi húðun eða samsetta eld-helda uppbyggingu. Við brunaskilyrði geta þeir viðhaldið burðarvirki innan tiltekins tíma, sem tryggir að-neyðarslökkvistrengir virki eðlilega. Þau eru notuð til-eldvarnartengdrar-leiðslu í mikilvægum byggingum.
5. Breitt umsóknarsvið af kapalbakka
5.1 Iðnaðarverksmiðjuverkstæði
Framleiðsluverksmiðjur, málmvinnsluverkstæði, efnaverksmiðjur og orkuver eru stærsti-neyslumarkaðurinn fyrir kapalbakka. Mikill fjöldi aflgjafakapla fyrir framleiðslutæki, mótorstýringarsnúrur og hljóðfæramerkjasnúrur þarfnast miðlægrar lagningar. Gataðir bakkar og stigabakkar eru að mestu valdir. Í efnaverkstæðum með ætandi gasi eru vörur úr heita-galvaniseruðu eða ryðfríu-stáli teknar upp.
5.2 Verslunar- og borgaraleg byggingarlist
Stórar verslunarmiðstöðvar, skrifstofubyggingar, sjúkrahús og alhliða verslunarsamstæður innihalda mikið magn af orkudreifingu, lýsingu, eld-stýringu og veikum-straumsamskiptasnúrum. Kapalbakkar eru settir upp undir loft til að gera skipulega raflögn, sem auðveldar síðari-áfanga umbreytingu og viðhaldi hringrásar.
5.3 Gagnaver og tölvuherbergi
Miklir netkaplar, ljósleiðarar og aflgjafasnúrur fyrir netþjóna eru lagðar inni í gagnaverum. Vír-netbakkar og gataðar bakkar eru vinsælir kostir. Góð hitaleiðni hjálpar til við að draga úr rekstrarhita búnaðar.
5.4 Innviðaframkvæmdir
Alhliða neðanjarðarpípusöfn í þéttbýli, neðanjarðarlestarverkefni, járnbrautarsamgöngumiðstöðvar, nýjar-orkuljósolíur og vindorkustöðvar-þurfa stór-strengja-stuðningskerfi. Umhverfi utandyra gerir miklar kröfur til-tæringarvarna. Heit-dýfgalvanhúðuð stiga-kapalbakkar eru mikið notaðir.
5.5 Sjávar- og strandverkfræði
Utan-strandpölla, strandefnaframkvæmdir standa frammi fyrir alvarlegri salttæringu-úðatæringu. 316L ryðfríu-stáli eða áli-blendi, kapalbakkar verða aðalúrvalið til að standast klóríð-jónareyðingu.
6. Valreglur fyrir kapalbakka
Fyrsta skrefið er að staðfesta umhverfisaðstæður. Notendur þurfa að meta hvort vinnuumhverfið sé þurrt innandyra, úti-lofttegund, strandsalt-úðaumhverfi eða efnatærandi verkstæði, til að ákvarða grunnefni og yfirborðs-meðhöndlunartækni. Ekki nota raf-galvanhúðaðar vörur fyrir utanhússverkefni, annars verður ryðbilun á stuttum tíma.
Í öðru lagi, staðfestu snúrubreytur. Teldu heildarmagn, ytri-þvermálsstærð og heildarþyngd snúra. Reiknaðu nauðsynlega breidd og hæð bakkans. Ekki fylla bakkann of mikið. Iðnaðarforskrift gefur til kynna að fyllingarhlutfall rafstrengja megi ekki fara yfir 40% og merkjasnúrur megi ekki fara yfir 50%. Gefa skal nægilegt pláss fyrir hitaleiðni og síðari-kafla.
Í þriðja lagi, veldu byggingarstíl. Forgangsraðaðu með stiga-gerð eða götóttri-bakkagerð fyrir háa-straumaflkapla sem krefjast mikillar hitaleiðni. Veldu lokaða trog-gerð þegar þörf er á-truflunum og rykþéttni-. Vír-netbakkar eru fyrir veikburða-straumlagnir í tölvuherbergjum.
Í fjórða lagi, staðfestu burðarkröfu-. Ákvarða skal snagabil í samræmi við heildarþyngd kapalsins. Ef spanið er stórt skal velja þunga-styrkta kapalbakka til að koma í veg fyrir óhóflega sveigjuaflögun.
Í fimmta lagi, passa við fylgihluti. Athugaðu stuðningssnaga, tengiplötur, bolta, jarðtengingu, olnboga og teigfestingar. Fullkomnir fylgihlutir tryggja slétta-uppsetningu vefsvæðisins.
7. Uppsetningarskýringar fyrir kapalbakka
Við uppsetningu skal halda ákveðinni öryggisfjarlægð á milli kapalbakka og hitalagna. Ekki leggja rafmagnssnúrur og veika-straummerkjasnúrur í sama hólfið án einangrunarráðstafana, til að forðast rafsegultruflanir sem hafa áhrif á boðsendingu. Þegar farið er yfir þenslusamskeyti bygginga skulu settir þenslutengihlutar til að taka við varmaþenslu og samdráttaraflögun.
Snúrubakkakerfi úr málmi verður að halda áreiðanlegri samfellu í jarðtengingu. Hver tengistaða skal vera búin jarðtengingarstökkum. Allt kerfið tengist því að byggja upp almennt-jarðtengingarnet. Þegar þú leggur lóðrétt skaltu festa bakkana vel til að koma í veg fyrir að renni undir þyngdarafl kapalsins. Hlífðarplötur skulu settar upp á stöðum þar sem-árekstur eða fallandi-hlutur getur orðið af mannavöldum.
Með kapallagningu skal forðast skarpar brúnir á ytri slíðrum til að klippa kapal. Beygjuradíus strengja skal uppfylla staðlaðar kröfur. Dragðu ekki kröftuglega í snúrur í beygjustöðum. Fyrir uppsetningu utandyra skal geyma frárennslisgöt til að koma í veg fyrir regn-vatnssöfnun í bökkum.
8. Markaðsstaða og þróunarþróun kapalbakkaiðnaðar
Með hraðri þróun alþjóðlegs nýs-orkuiðnaðar, byggingarinnviða í þéttbýli og sjálfvirkrar uppfærslu verksmiðju-, heldur eftirspurn á markaði eftir kapalbakkum stöðugum vexti. Sem þroskuð kald-rúllu-málmvara eru framleiðendur kapalbakka- aðallega dreift á iðnaðar-framleiðslusvæðum. Vörugæðabil endurspeglast aðallega í-nákvæmni stálplötuþykktar, yfirborðs-meðhöndlunarferli og samsvörun fylgihluta.
Sem stendur sýnir þróun iðnaðarins nokkrar augljósar strauma. Í fyrsta lagi ná há-tæringarþolnar-vörur stærri markaðshlutdeild. Fyrir ný-strandarorkuverkefni eru viðskiptavinir líklegri til að velja heita-dýfa galvaniseruðu, ál-blendi og ryðfríu-stáli kapalbakka. Í öðru lagi þróast einingaforsmíðaðar vörur hratt. Forsmíðaðir olnbogar, teigar og aðrir sérstakir-laga íhlutir eru fullgerðir í verksmiðjum, sem dregur úr-vinnuálagi við klippingu og suðu, og bætir skilvirkni í byggingu. Í þriðja lagi eru eld-varar og há-öryggis-vörur meira notaðar í mikilvægum opinberum byggingum og-eldvarnarkerfi-. Í fjórða lagi er létt-hönnunarhugtak vinsælt. Undir þeirri forsendu að tryggja burðargetu-, fínstilltu hlutabyggingu til að draga úr efnisnotkun og flutningskostnaði.
Fyrir útflutningsfyrirtæki í erlendri-verslun tilheyrir kapalbakki dæmigerðri stöðluðu-málmbyggingarrafmagni. Mismunandi svæði hafa mismunandi staðlaðar kröfur. Evrópskur markaður vísar til IEC tengda staðla, Norður Ameríka fylgir NEMA stöðlum. Við útflutning á vörum þurfa framleiðendur að aðlaga vörustærðir, efnisbreytur og uppsetningu aukabúnaðar í samræmi við staðbundna staðla marklanda.
Í nútíma rafmagnsverkfræði er kapalbakki ekki aðeins einfalt málmfesting til að halda snúrum, heldur mikilvægur hluti af öllu rafmagnsöryggiskerfinu. Það tekur að sér margar aðgerðir, þar á meðal kapalstuðning, hitaleiðni, vélrænni vernd og þægilegt viðhald. Mismunandi gerðir eins og götuð bakka gerð, stiga gerð og lokuð trog gerð hafa sínar eigin viðeigandi aðstæður. Rétt val á grunnefni, yfirborðsvörn-tæringartækni og burðarvirki í samræmi við hagnýt vinnuumhverfi er forsenda þess að tryggja stöðugan-langtíma notkun kapla.
Samhliða stöðugum framförum í alþjóðlegri iðnvæðingu, borgarbyggingum og nýrri-orkubyggingu, mun kapalbakki halda áfram að gegna óbætanlegu hlutverki í raforkuflutningi og merkja-lagnarverkfræði. Að ná tökum á skilgreiningu, flokkun, frammistöðu og valreglum hennar getur hjálpað verkfræðihönnuðum, innkaupastarfsmönnum og erlendum-viðskiptaaðilum að klára betur verkhönnun og vöru-innkaupavinnu, forðast faldar hættur sem stafa af óviðeigandi vali-líkana og tryggja öryggi og áreiðanleika alls rafkerfisins.
